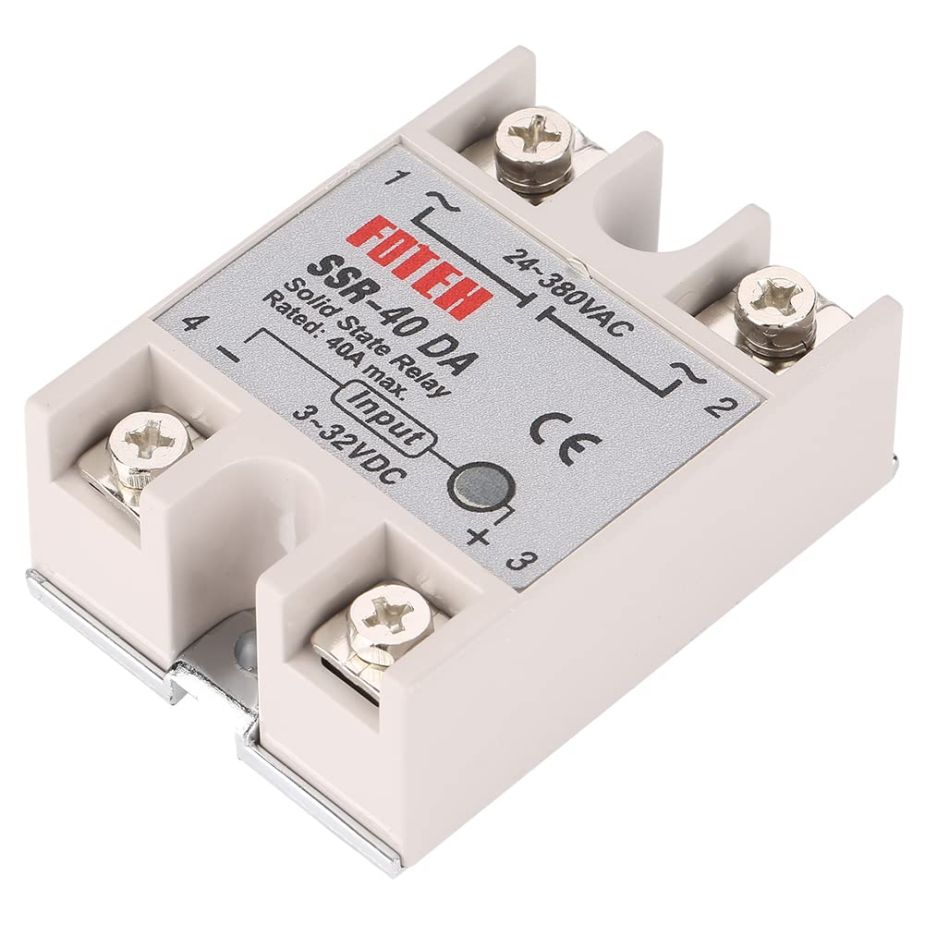

Relè a stato solido SSR-40DA40A

Relè a stato solido monofase SSR-40DA40A (corrente effettiva 25A)

• Tipo di carico controllato – AC monofase (carichi resistivi o leggermente induttivi)
• Tensione di uscita (load) 24 – 380 V AC (RMS)
• Corrente nominale (max teorica) 40 A
• Corrente continua raccomandata 25 A (per uso sicuro e duraturo con raffreddamento adeguato)
• Tensione di ingresso (controllo) 3 – 32 V DC
• Corrente di ingresso ≈7.5 – 25 mA (dipende dalla tensione applicata)
• Tipo di uscita Tiristori/triac con accoppiamento ottico (optotriac)
• Commutazione A passaggio per zero (“zero-cross switching”)
• Tempo di attivazione <10 ms
• Tempo di disattivazione <10 ms
• Isolamento ingresso/uscita ≥ 2.5 kV AC (ottico, galvanico)
• Protezione da sovratemperatura/sovraccarico Assente (richiede protezioni esterne)
• Montaggio Su dissipatore con viti M4
• Dimensioni Circa 58 × 45 × 23 mm
• Peso ~110 g

Raccomandazioni operative

• Dissipazione del calore:
  A partire da 8–10 A è obbligatorio usare un dissipatore, possibilmente con pasta termica.
  Per carichi continui >15–20 A, si consiglia raffreddamento attivo (ventola o dissipatore alettato maggiorato).
• Corrente effettiva consigliata:
  Sebbene il relè sia etichettato per 40A, la corrente nominale reale sicura è 25A, in modo continuo e in condizioni ben raffreddate.
• Compatibilità carichi:
  Progettato principalmente per carichi resistivi (resistenze, piastre riscaldanti, lampade).
  Per carichi induttivi (motori, trasformatori), va usato con circuito snubber o varistore per evitare danni al triac.

Applicazioni comuni

• Piatto riscaldato stampanti 3D (AC 220V)
• Forni industriali e domestici
• Controllo termico per caldaie elettriche
• Illuminazione ad alta potenza
• Sistemi HVAC e controllo motori a bassa frequenza

Collegamenti elettrici

Ingresso DC (controllo):

• Terminali 3 (+) e 4 (−)
• Collega al pin GPIO, controller o alimentatore DC 5V/12V/24V

Uscita AC (carico):

• Terminali 1 e 2
• In serie tra carico e rete AC 220V / 110V

Note aggiuntive

Questo SSR non apre il contatto fisicamente: mantiene la linea chiusa tramite semiconduttori → nessun rumore di commutazione.

Durata molto lunga se usato entro limiti termici ed elettrici.

Non può interrompere corrente in corto circuito: va protetto con fusibili rapidi o interruttori magnetotermici.
